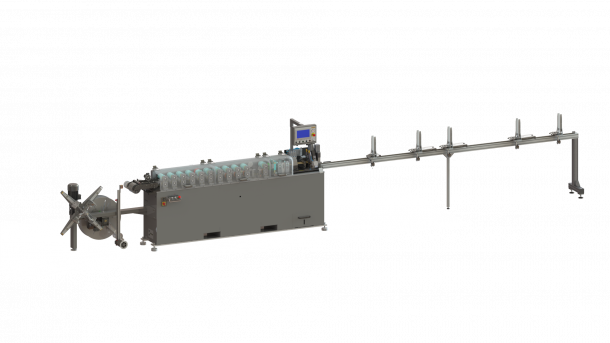

VT START Z90

Máquina de fabricación de persianas exteriores

Línea de laminación con función específica de producción de un tipo de persianas exteriores horizontales tipo Z90. Esta línea de laminación puede procesar las hojas de aluminio de 0,5 mm de espesor. Modelo VT START está diseñado como una alternativa económicamente asequible para los fabricantes nuevos o pequeños. El costo menor no se logró de ninguna manera a expensas de la calidad del producto fabricado. La máquina en esta configuración está ajustada para el perfi l y componentes suministrados por la empresa ZEBR.

Especificaciones técnicas de la máquina

esqueleto soldado de la máquina
conjunto de ruedas de laminación
sistema de control con un panel táctil de 10”
introducción sencilla de las dimensiones de láminas fabricadas
ajuste fácil de velocidad de laminación
instrumentos neumático para la perforación de agujeros sin el borde para TEXBAND
introducción automática de ganchos de fijación
laminación de la junta de goma
herramienta neumática de corte
dispositivo integrado de desenrollado de chapa de aluminio
productividad de la herramienta 3 uds. de láminas con una longitud de 2 m, 3 agujeros por texband en 1 minuto
pernos de guía
- posibilidad de inserción manual de pernos metálicos de guía
- posibilidad de remachar con la de máquina HNK

Operaciones realizadas durante la fabricación del perfil Z90

formación de la lama Z90
laminación del burlete
perforación para TEXBAND (cinta de tela) con dobladillo
perforación para cable de acero son dobladillo
perforación para meter pivotes _manual
disparo de los ganchos para fijar los ojetes de la escalerilla
corte a la longitud deseada

Accesorios opcionales

Fijación de pivotes de guía

Introducción manual de pivotes
inserción de pernos de guía metálicos o plásticos en agujeros pre-perforados

HNK I
Un simple equipo hidráulico para prensar pivotes de guía metálicos en las persianas horizontales exteriores.
- Introducción manual de láminas
- Simple introducción de pivotes de guía
- Posibilidad de remachar para todo tipo de perfiles
- Prensado de remaches con calidad
- Mantenimiento fácil
- Garantía del prensado siempre idéntico por medio de grupo hidráulico

Pinzas manuales o neumáticas para el remache manual de pivotes de guía

Cierre de ganchos

Ganchos disparados automáticamente en la lámina se cierren con:

- pinzas neumáticas para cerrar ganchos
- pinzas manunales para cerrar ganchos

Descargar

PDF - Máquinas de fabricación de persians exteriores - 10,9 MB
